Hier kommen die Details

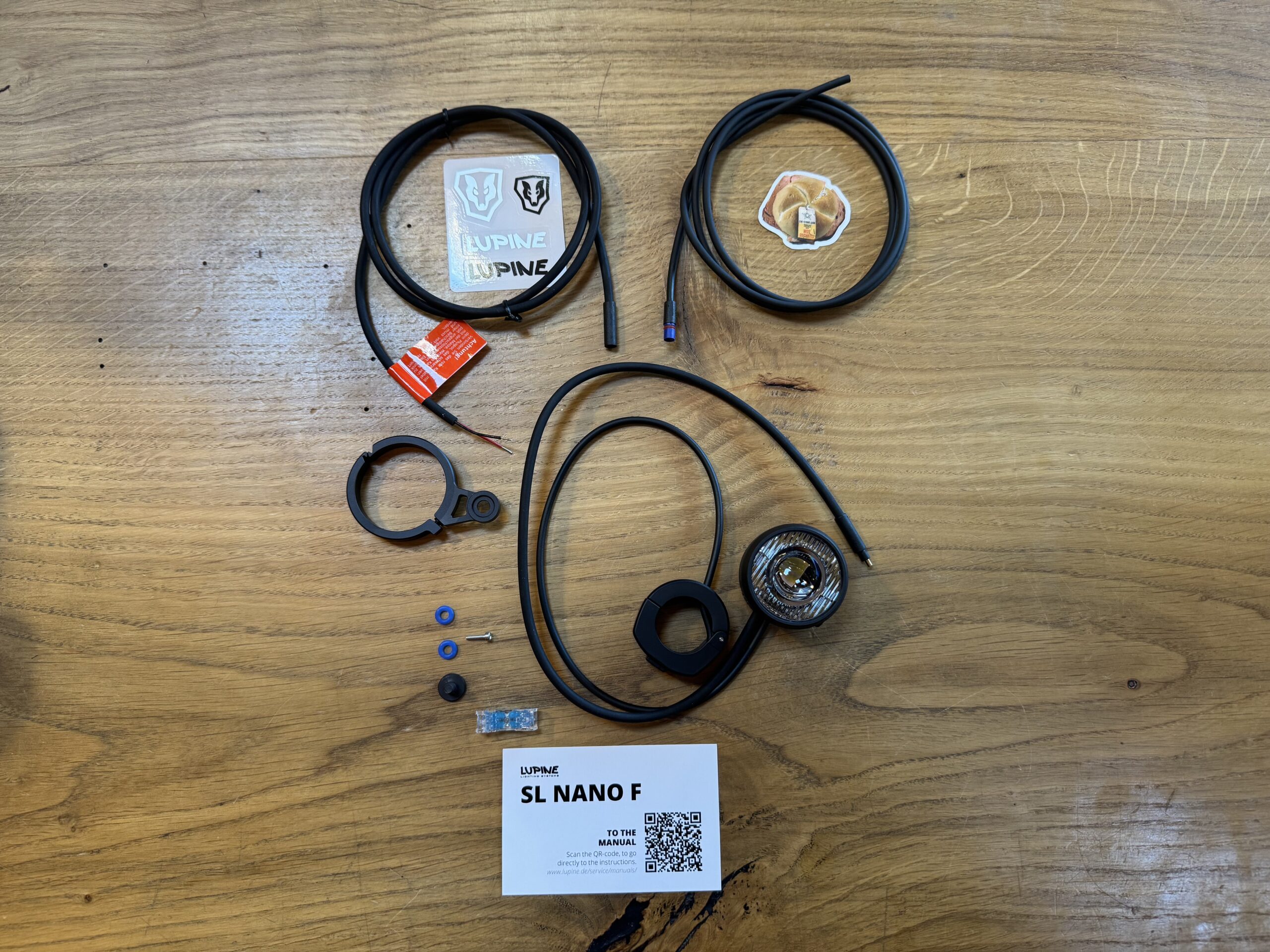

Lieferumfang:
Vorderlicht 700 Abblendlicht & 1000 Lumen Aufblendlicht
Fernbedienungsschalter schraubbar für Auf- Abblendlicht mit Kabel zur Befestigung neben Lenkergriff
Kabel 1,5m mit zum Anschluss am System ( richtiges Kabel dazu bestellen, ausser Amflow Version )
Schelle 31,8 mm oder 35.0 mm zur Montage des Lichts am Lenker. Dafür den Lenkerdurchmesser direkt am Vorbau messen ( Amflow original 35mm )
externes Kabel 1.0m für Amflow Avinox Systeme mit Stecker zum Anschluss am Display ( nur bei der Amflow Version enthalten )
2 x Lötverbinder wasserfest ( nur bei der Amflow Version enthalten mit Heissluftföhn oder Feuerzeug vorsichtig erhitzen bis der Lötzinn verläuft
Inbus Schlüssel usw.
Folgende nicht mitgelieferte Werkzeuge sind zur Montage notwendig: nicht notwendig bei Plug and Play Version
Seitenschneider zum Kürzen und abisolieren der Kabel
Feuerzeug oder Heissluftföhn zum verschmelzen der Lötverbinder
Montage am Amflow:
Vorderlicht Nano SL für die Lenkermontage wird durch die mitgelieferte aufschiebbare 35mm Schelle ( Amflow hat serienmässig 35mm ) direkt neben dem Vorbau am Lenker des Bikes montiert( wie auf dem Bild zu sehen ) Die Schelle kann auch rechts montiert werden. Das Licht wird am Stromkreis des Bikes also durch den Akku des Motors über das mitgelieferte Kabel versorgt. Das Licht braucht somit nicht extern geladen werden. Bei der Amflowversion wird das Licht direkt am Display über das mitgeliefertes Kabel eingesteckt. Das mitgelieferte Kabel gehört je nach Montageposition der Lampe gekürzt und mit den im Lieferumfang enthaltenen Lötverbinder verbunden.
Die Kabelbelegung beim Amflow Lichtkabel ist folgendermassen:
ROT Displayseitig – SCHWARZ Lampenseitig ( Negativ )
GELB Displayseitig – ROT Lampenseitig ( Positiv )
GRÜN Displayseitig – bleibt frei
SCHWARZ Displayseitig – bleibt frei
Bei der aktuellsten Softwareversion von Amflow wird das Licht über die Bluetoothcontroller ( rechter Kontroller des Displays ) ein bzw. ausgeschaltet. Dafür im Menü auf Personalisieren gehen und dort den gewünschten Knopf und Bedienmethode und Licht auswählen. Das Auf und Abblendlicht wird wie gehabt über die Lupine Fernbedienung gesteuert. Empfohlene Methode / Schritte: Am Display auf Personalisieren gehen dort das O Symbol mit gedrückt halten auswählen und dann Licht ein und ausschalten aussuchen- fertig. Somit ist das Licht durch kurzes gedrückt halten des O Symbols ein- und auszuschalten.
Das Auf und Abblendlicht wird wie gehabt über die Lupine Fernbedienung gesteuert, bei Lupine kann man durch langes Drücken des Aufblendlichtknopfes das Licht auch ganz aus oder einschalten, dafür muss aber das Licht am Display ebenfalls eingeschaltet sein.
Sollten Sie keine Updates bei Amflow durchgeführt haben ist bei dieser Belegung der Kabel bereits Dauerstrom vorhanden, nachdem ein Update durchgeführt wurde muss der obige Schritt durchgeführt werden.
Die Kabel können auf Wunsch gegen eine Gebühr von 15 Euro von uns auch gekürzt und verbunden werden. ( Plug and Play ) Mann muss zum anschliessen nur noch das Display mit einem 2mm Inbusschlüssel ausbauen den Blindstopfen auf der rechten Seite des Rahmens entfernen, das Kabel der Lampe durch den rechten seitlichen Kabeleinlass am Rahmen führen, den Blindstopfen am frei hängenden Kabel entfernen und das Lichtkabel dort einstecken ( Polung beachten )
Unbedingt beim Wiedereinbau des Displays den Anzugsmoment von 0,6 Newtonmeter der beiden Schräubchen beachten.
Bei anderen Versionen wie Bosch und Shimano etc. muss das passenden Kabel dazu bestellt werden, falls vom Bikeersteller noch keine vorbereitete Lichtkabel verbaut wurden muss dieses noch durch den Rahmen verlegt und am Motor angeschlossen werden, meistens müssen die Ausgangsports fürs Licht frei geschaltet werden was meist nur Händler mit einer speziellen Software können und zuvor noch kein Licht verbaut war.
Kompatibilität
Amflow PL Carbon（800Wh）Amflow PL Carbon Pro（800Wh/600Wh）
und anderen Ebikesystemen wie Bosch, Shimano, Brose usw. bitte jeweils um Freigabe und kompatibilität beim Fahrradhersteller oder Motorhersteller oder bei uns anfragen.
Kleiner, leichter, stärker, schöner
Die SL Nano ist die Kleinste, Hellste und wie wir finden auch Schönste ihrer Klasse. Das nur 52g schwere Leichtgewicht leuchtet absolut StVZO konform und bezieht ihren Strom direkt aus dem Lichtausgang deines E-Bikes.
Voll im Fokus
Die SL Nano verdankt ihr gleichmäßiges Leuchtbild und ihre, im Verhältnis zur Baugröße, enorme Leuchtkraft einer ausgeklügelten Linsentechnik. Die Polycarbonatoptik vereint komplexe Freiformflächen mit Fresnel-Elementen und schafft so eine, in dieser Klasse, unerreichte Ausleuchtungsqualität.
Mit blendfreiem Abblendlicht
Das blendfreie Abblendlicht der SL Nano leuchtet mit beeindruckenden 700 Lumen und schlägt damit jede vergleichbare Lampe ihrer Baugröße. Das Leuchtbild des Abblendlichtes ist extrem gleichmäßig. So erkennst du Hindernisse im gesamten Bereich deiner Blickführung mit Leichtigkeit.
Und optional mit Fernlicht
1000 Lumen Fernlicht aus einer so kleinen Lampe scheinen nahezu unglaublich. Mit der, speziell für E-Bikes entwickelten, kabelgebundenen Fernbedienung wechselst du in Sekundenbruchteilen zwischen den Leuchtstufen oder schaltest dein Licht aus*. Die Symbole des Tasters leuchten grün oder blau, je nachdem in welchem Modus du dich gerade befindest.
Universelle Schelle
Die SL Nano wird standardmäßig mit einer zweiteiligen Halterschelle direkt am Lenker montiert. Der Halter selbst besteht aus CNC-gefrästem Aluminium, wurde schwarz eloxiert und hält die Nano auch bei starken Schlägen fest an ihrem Platz. 35 mm Durchmesser ist auch in 31,8 mm erhältlich
