ORTLIEB Thru Axle M6-Connector – Adapter-Steckachse

Mit dem ORTLIEB Thru Axle M6-Connector erhält dein Fahrrad passende Befestigungspunkte für einen Gepäckträger. Die Adapter-Steckachse aus Aluminium ersetzt eine kompatible Hinterradachse und bietet integrierte M6-Gewinde an beiden Enden. Mit den beiliegenden Spacern passt du die Länge innerhalb des vorgesehenen Einstellbereichs an.

Highlights

• Adapter-Steckachse zur Befestigung geeigneter Gepäckträger
• Integrierte M6-Gewinde an beiden Enden
• Längenanpassung über mitgelieferte Spacer
• Ausführungen mit 1 mm, 1,5 mm und 1,75 mm Gewindesteigung
• Aluminium, 54 g, in Deutschland hergestellt

Technische Spezifikationen

Einsatzbereich

Für die Nachrüstung geeigneter Gepäckträger an Fahrrädern mit passendem Steckachsstandard, beispielsweise zur Achsmontage des ORTLIEB Quick-Rack XL. Gepäckträger und Adapter-Steckachse werden separat angeboten.

Kompatibilität und Montage

Gewindesteigung, Achsdurchmesser, Gewindelänge, Auflageform und benötigte Achslänge müssen zur Originalachse und zum Rahmen passen. Kürzere Achslängen sind nur kompatibel, wenn sich die Achse durch den Rahmen aus dem Gewinde schrauben lässt. Nicht für Speed-Release-Gewinde mit doppeltem Gewindestart geeignet.

Hinweis zu SRAM UDH/Transmission: Das ORTLIEB-Datenblatt nennt ausdrücklich die 1-mm-Ausführung F78112. Die Hersteller-Produktseite formuliert die Kompatibilität allgemeiner. Für die anderen Gewindesteigungen deshalb vor dem Kauf die Eignung am konkreten Fahrrad prüfen lassen; eine pauschale Freigabe wird nicht zugesagt.

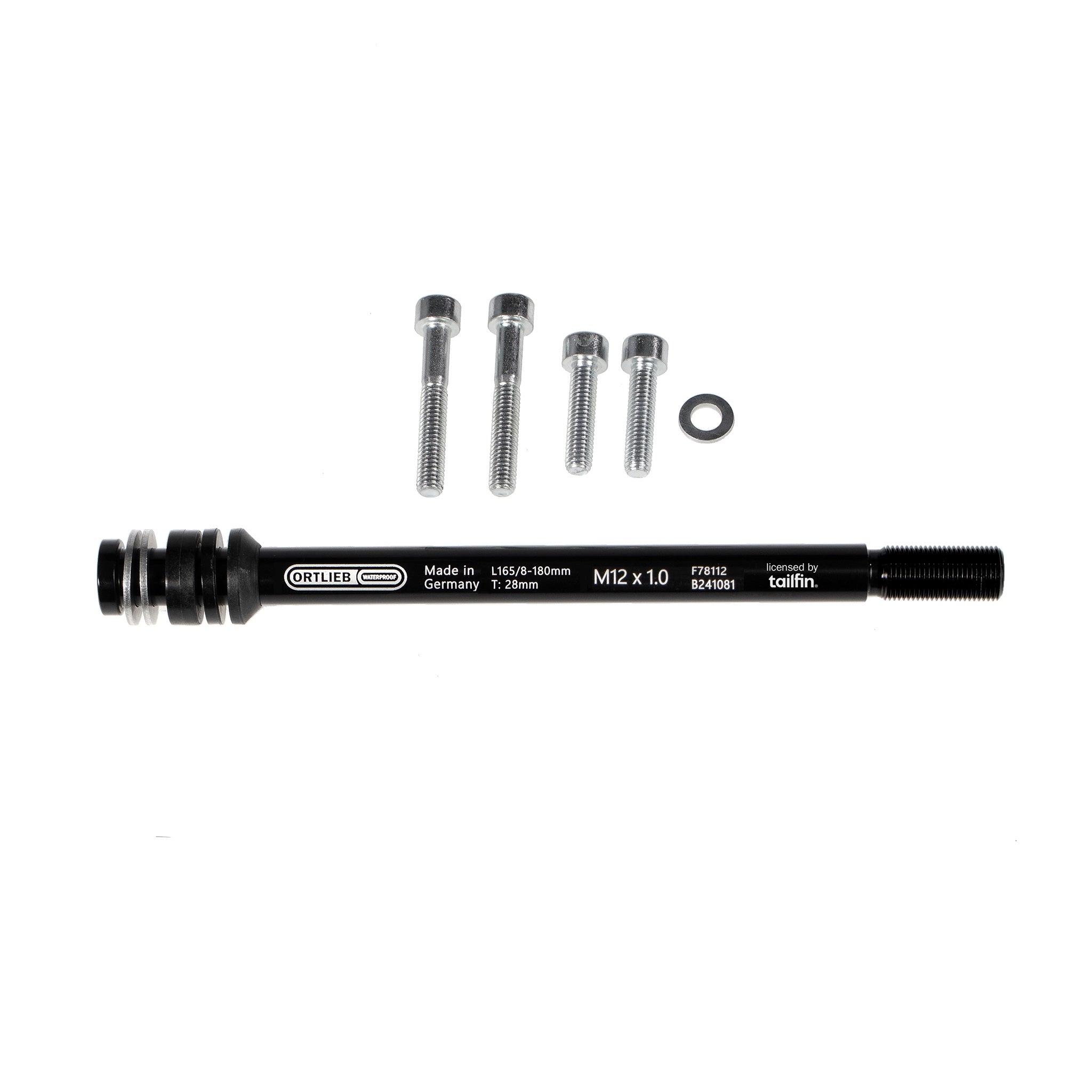

Lieferumfang

• 1 × Adapter-Steckachse in der gewählten Gewindesteigung mit Spacern
• 2 × M6 × 40 Schraube
• 2 × M6 × 25 Schraube
• M6-Unterlegscheiben: 3 Stück bei F78112, 1 Stück bei F78113 und F78114
• Montageanleitung

Maßtabelle und Variantenvergleich

Größenempfehlung und Auswahlhilfe

Wähle die Achse nach der Originalachse, nicht nach deiner Körpergröße oder allein nach der Fahrradmarke. Bei 1 mm Gewindesteigung kommt F78112 infrage, bei 1,5 mm F78113 und bei 1,75 mm F78114. Zusätzlich müssen der jeweilige Längenbereich, Achsdurchmesser, Gewindelänge und Auflageform passen. Die drei Ausführungen sind nicht frei austauschbar. Eine abweichende Gewindesteigung darf nicht eingeschraubt werden.

Bei Unsicherheit die Originalachse und Montageanleitung vergleichen oder vor der Bestellung eine fachkundige Montageberatung nutzen.

Sicherheitshinweise

Schrauben können sich durch Vibrationen lockern. Kontrolliere sie nach 10 km, 50 km, 100 km und 200 km und ziehe sie bei Bedarf nach Montageanleitung nach. Die maximale Gesamtzuladung von 26 kg nicht überschreiten; gegebenenfalls die Ladung wiegen. Niedrigere Systemgrenzen haben Vorrang.
